樓主  發表于: 2018-03-05 13:28
現有的PLC原理圖，大家基本都用的CAD畫的吧，屬于二維；
我們能否用軟件畫出三維的電控箱，看的很直觀？有大神試過嗎？
湛藍小爾
工控交流 Q703935819
級別: 家園常客

精華主題: 0
發帖數量: 349 個
工控威望: 642 點
下載積分: 2101 分
在線時間: 80(小時)
注冊時間: 2014-03-03
最后登錄: 2025-05-16
查看湛藍小爾的 主題 / 回貼
1樓  發表于: 2018-03-05 13:52
e-plan，我不會，用e-plan也是畫二維。
三維，無非加了個高度，這個事先考慮好，就可以了，還有干涉問題
專心搞錢
Q群943838323   博圖
Q群703935819   昆侖通態
不小心遇見你
自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716
級別: 工控俠客

精華主題: 3 篇
發帖數量: 2099 個
工控威望: 3022 點
下載積分: 25359 分
在線時間: 1497(小時)
注冊時間: 2014-01-05
最后登錄: 2025-05-20
查看不小心遇見你的 主題 / 回貼
2樓  發表于: 2018-03-05 13:59
solidworks +插件 可以自動布線
項目、視覺、通訊QQ3515716
ma924888027
級別: 網絡英雄
精華主題: 0
發帖數量: 1243 個
工控威望: 5843 點
下載積分: 551 分
在線時間: 259(小時)
注冊時間: 2012-10-18
最后登錄: 2024-12-05
查看ma924888027的 主題 / 回貼
3樓  發表于: 2018-03-05 14:02
solidworks是機構工程師畫3D圖用到軟件吧？
jinle520
QQ:229441204
級別: 家園常客

精華主題: 0
發帖數量: 509 個
工控威望: 694 點
下載積分: 2498 分
在線時間: 474(小時)
注冊時間: 2013-05-31
最后登錄: 2025-05-21
查看jinle520的 主題 / 回貼
4樓  發表于: 2018-03-05 16:52
引用
引用第3樓ma924888027于2018-03-05 14:02發表的  :
solidworks是機構工程師畫3D圖用到軟件吧？



那是你見識少了，二樓說的沒錯，可以用solidworks畫電氣線路的，可以畫成跟實物一樣的。
cd_looper
好想放飛自我
級別: 工控俠客
精華主題: 0
發帖數量: 367 個
工控威望: 2014 點
下載積分: 3363 分
在線時間: 226(小時)
注冊時間: 2013-11-16
最后登錄: 2025-04-18
查看cd_looper的 主題 / 回貼
5樓  發表于: 2018-03-05 16:59
用EPLAN也可以畫3D箱柜，安裝個EPLAN Pro Panel，不過要想畫得精細還得用Solidworks先建模，也有自動布線功能。如果只是考慮規劃箱柜布局問題，用EPLAN還是很方便的，非要把每個零部件做的很逼真放上去感覺展示功能大于實際用處。
Easy doesn't enter into grown-up life!!!
V:ZQL276438265
wu32u2
耐得住挫折的打磨，我們將迸發出比鉆石還璀璨的光芒——
級別: 論壇先鋒
精華主題: 0
發帖數量: 1121 個
工控威望: 1474 點
下載積分: 1772 分
在線時間: 994(小時)
注冊時間: 2010-03-01
最后登錄: 2025-04-28
查看wu32u2的 主題 / 回貼
6樓  發表于: 2018-03-05 17:00
其實CAD也能畫三維，只是你安裝的是簡約版
成功的路上需要幫助
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2860 個
工控威望: 3632 點
下載積分: 3548 分
在線時間: 3822(小時)
注冊時間: 2007-11-04
最后登錄: 2025-05-21
查看tingfenghu的 主題 / 回貼
7樓  發表于: 2018-03-05 17:55
可以用ELPAN propanel 畫三維圖，比較麻煩，
很多元件沒有三維圖，有三維圖的還要自己重新定義接線點，直接能拿來用的不多。
端子這類比較好，菲尼克斯有專門軟件直接輸出三維端子，集成在EPLAN里。
好像布線是根據二維圖來自動布線的。
二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/
twingo49
級別: 網絡英雄

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22595 分
在線時間: 1019(小時)
注冊時間: 2013-08-08
最后登錄: 2025-05-08
查看twingo49的 主題 / 回貼
8樓  發表于: 2018-03-06 09:36

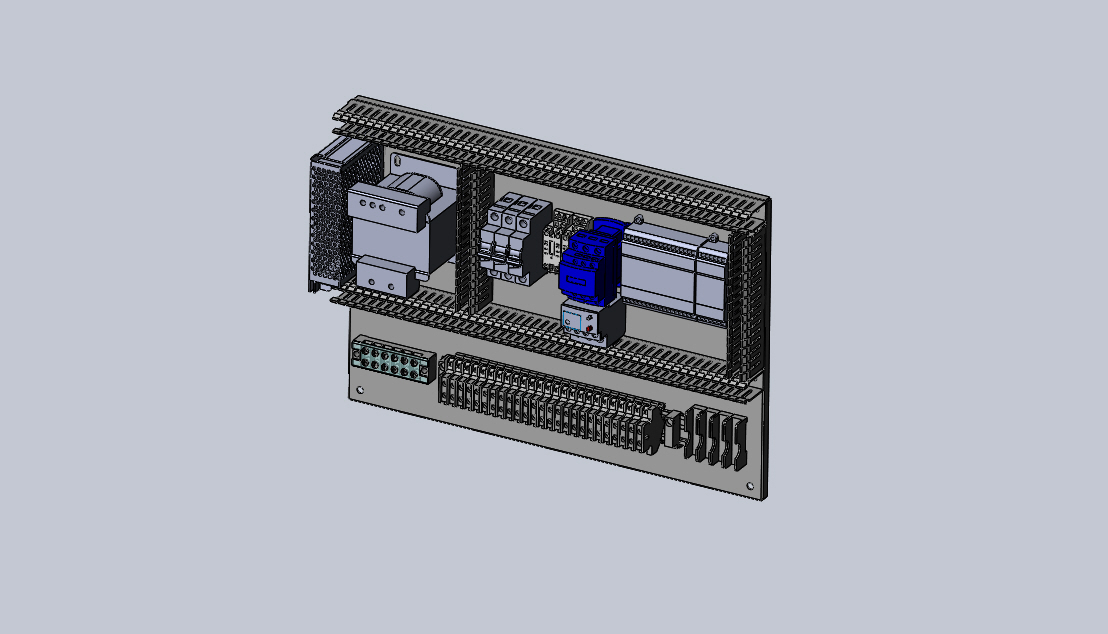

圖片：
我是用solidworks畫的
本帖最近評分記錄：
  • 下載積分:+1(libin520) 感謝分享！
    jonesony
    級別: 探索解密
    精華主題: 0
    發帖數量: 66 個
    工控威望: 113 點
    下載積分: 1100 分
    在線時間: 5(小時)
    注冊時間: 2018-03-01
    最后登錄: 2018-03-09
    查看jonesony的 主題 / 回貼
    9樓  發表于: 2018-03-06 10:25
    solidworks +插件 可以自動布線
    hust愛國者
    優于過去的自己！！
    級別: 略有小成
    精華主題: 0
    發帖數量: 15 個
    工控威望: 244 點
    下載積分: 4503 分
    在線時間: 19(小時)
    注冊時間: 2018-01-12
    最后登錄: 2022-06-22
    查看hust愛國者的 主題 / 回貼
    10樓  發表于: 2018-03-06 14:35
    厲害了，大家==我也去嘗試==
    langui
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1556 個
    工控威望: 1779 點
    下載積分: 6288 分
    在線時間: 653(小時)
    注冊時間: 2014-06-16
    最后登錄: 2025-05-21
    查看langui的 主題 / 回貼
    11樓  發表于: 2018-03-06 16:55
    電控箱畫成3維的，十足的裝逼，除非接有大工程，給別人出方案，可以顯得專業。如果是普通工程的話，要么是閑得沒事做了，要么就是練手。
    • «
