請教各位大神，我有一臺FX2N和485BD板和一臺三菱E740變頻器，想通過485BD和變頻器的PU口連接控制變頻器，不知道485BD和PU口怎么連線，是采用四線直連還是采用兩線交叉連接。編程用RS通信指令。謝謝，初次接觸通信這一塊，請大神解說詳細點。萬分感謝。我采用了四線直連方式?jīng)]反應，好像沒有連上。附件里是我采用的連線方式。

RDA/SDA短接，RDB/SDB短接。距離不長可不用終端電阻

用4線式

四線制兩線制均可
4線制好點，全雙工

請問參數Pr79設置為多少，0還是1？謝謝。

四線兩線一樣的，2N只能走半雙工

只有做過這個通訊的，才知道三菱為什么把變頻器的RS485搞成四線制連接。從理論上來說，RS485是半雙工，只需要兩個線連接即可。實際中當使用485BD板連接，編程時用專用通信協議或MODBUS通信協議，如果使用RS指令，會導致在發送指令時，很容易接收反射回來的數據。那么只有把發送和接收的數據線分開。如果使用EXTR指令，就沒有這個情況發生。FX2N使用這個指令，需要一些硬件條件，一個是版本有要求，2001年5月后生產的。另一個是加裝FX2N-ROM-EI存儲盒。對于FX3U，不存在這些問題。FX3U，如果加裝FX3U-485ADP-MB，還可以使用ADPRW指令。

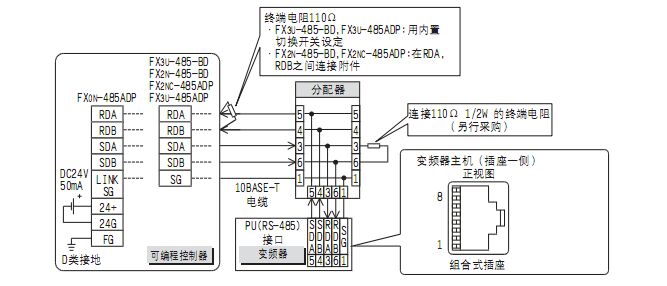

連接時，如果電磁干擾不強的情況下，可以使用網線，一頭直接與485BD板連接，另一頭裝水晶頭后，插入變頻器的PU接口。線路長度不超過50m的情況下，可以不裝終端電阻。

通信時，如果BD板的SD和RD指示燈不閃。故障有以下幾個原因：一是線路連接不對，需要用萬用表檢測線路是否接通，二是編程不對，不符合規范要求。規律是這樣：以專用通信協議為例，（1）D8120設為H0CXX，D8120的設定值必須與變頻器的Pr.119、Pr.120參數值匹配，判斷是否出錯的依據看M063、D8063，以及是否接收到返回數據為準。D8120的高8位必須設為H0C，低8位選擇設為H8X（通信速率9600bps），X根據Pr.119、Pr.120參數值變化。選無奇偶校驗時，停止位必須設為2位。（2）使M8161置1，使用8位數據模式。（3）發送數據之前，把發送的數據轉換成8位ASCII碼，計算出數據的求和校驗碼，再把求和校驗碼的低８位轉換成ASCII碼。先執行RS指令且一直保持有效，然后在一個掃描周期內，向收發數據緩沖區傳送數據。傳送數據完畢后，使M8122為ON持續一個掃描周期，執行發送數據請求。（4）接收到回復數據后，中止執行RS指令，并使M8123復位。（5）回復的數據是ASCII碼格式，需要轉換成二進制形式。然后經計算后得出所需要的運行頻率、工作電壓、工作電流和轉矩等信息。三是變頻器的參數設置不對，參考如下。
項目                          內容                                                     參數設定
運行模式                  網絡/PU/外部可切換                    Pr.79=6和Pr.340=10
通訊協議                  專用協議（計算機鏈接）              RS-485半雙工    Pr.549=0
連接臺數和站號        設定站號0～31，最好不用0。    Pr.117=1～31
通訊速率    4800/9600/19200（標準）/38400        Pr.118=96
通訊
規格    數據長度    ASCII碼（7或8位，1位或2停止位），
不帶奇偶校驗，停止位設為2位；帶奇偶校驗，停止位設為1位。    Pr.119
    起始位    1bit
    奇偶校驗    有無奇偶校驗    Pr.120
    錯誤校驗    求和校驗
    終端    選無CR和LF，少發送一個字節的數據。    Pr.124=0
通訊等待時間    由變頻器決定，選30ms    Pr.123=30
通信重試次數    通訊出錯時變頻器不會跳閘    Pr.121=9999
通信檢查時間間隔    不進行通訊校驗（斷線檢測）    Pr.122=9999
頻率設定    內置頻率設定電位器無效    Pr.146=1
寫入選擇    選擇參數寫入E2PROM和RAM    Pr.342=0
網絡模式操作權    選擇運行模式時，指令權由PU接口執行    Pr.550=2
PU模式操作權    自動識別    Pr.551=9999
運行指令權    啟停運行指令由通信端口發送    Pr.338=0
速率指令權    頻率指令由通信端口發送    Pr.339=0

跟著樓主一起學習

引用

引用第7樓zhangqi_1234于2017-12-12 10:16發表的  :
通信時，如果BD板的SD和RD指示燈不閃。故障有以下幾個原因：一是線路連接不對，需要用萬用表檢測線路是否接通，二是編程不對，不符合規范要求。規律是這樣：以專用通信協議為例，（1）D8120設為H0CXX，D8120的設定值必須與變頻器的Pr.119、Pr.120參數值匹配，判斷是否出錯的依據看M063、D8063，以及是否接收到返回數據為準。D8120的高8位必須設為H0C，低8位選擇設為H8X（通信速率9600bps），X根據Pr.119、Pr.120參數值變化。選無奇偶校驗時，停止位必須設為2位。（2）使M8161置1，使用8位數據模式。（3）發送數據之前，把發送的數據轉換成8位ASCII碼，計算出數據的求和校驗碼，再把求和校驗碼的低８位轉換成ASCII碼。先執行RS指令且一直保持有效，然后在一個掃描周期內，向收發數據緩沖區傳送數據。傳送數據完畢后，使M8122為ON持續一個掃描周期，執行發送數據請求。（4）接收到回復數據后，中止執行RS指令，并使M8123復位。（5）回復的數據是ASCII碼格式，需要轉換成二進制形式。然后經計算后得出所需要的運行頻率、工作電壓、工作電流和轉矩等信息。三是變頻器的參數設置不對，參考如下。
項目                          內容                                                     參數設定
運行模式                  網絡/PU/外部可切換                    Pr.79=6和Pr.340=10
通訊協議                  專用協議（計算機鏈接）              RS-485半雙工    Pr.549=0
連接臺數和站號        設定站號0～31，最好不用0。    Pr.117=1～31
.......

說的太詳細了。謝謝！

這個在通信手冊上都有寫得很明白的啊,只不過是有的人忽略了而已
