題目是這樣的，一個常開按鈕，一個時間繼電器，N個中間繼電器！
要達到的目的是 1  按第一下按鈕，一直輸出。
               2  按第二下按鈕，輸出閃爍。
               3  按第三下按鈕，輸出停止。
          附件帶答案，用三菱編程軟件編寫，可以轉化成機械電路。  供大家參考
                特此注明這是一個機械電路！請大家不要走捷徑，利用PLC的方便指令！我只是不會使用畫圖軟件才寫成梯形圖的！請大家不要侮辱自己的智商！


軟件實現的話不難吧，主要是脈沖輸出這個東西，隨便畫了一下動作表，占空比1:1的，提供一個思路；
雙穩態+定時觸發。  如果要搭實際電路的話，要考慮邊沿觸發和時延的問題。請指教！

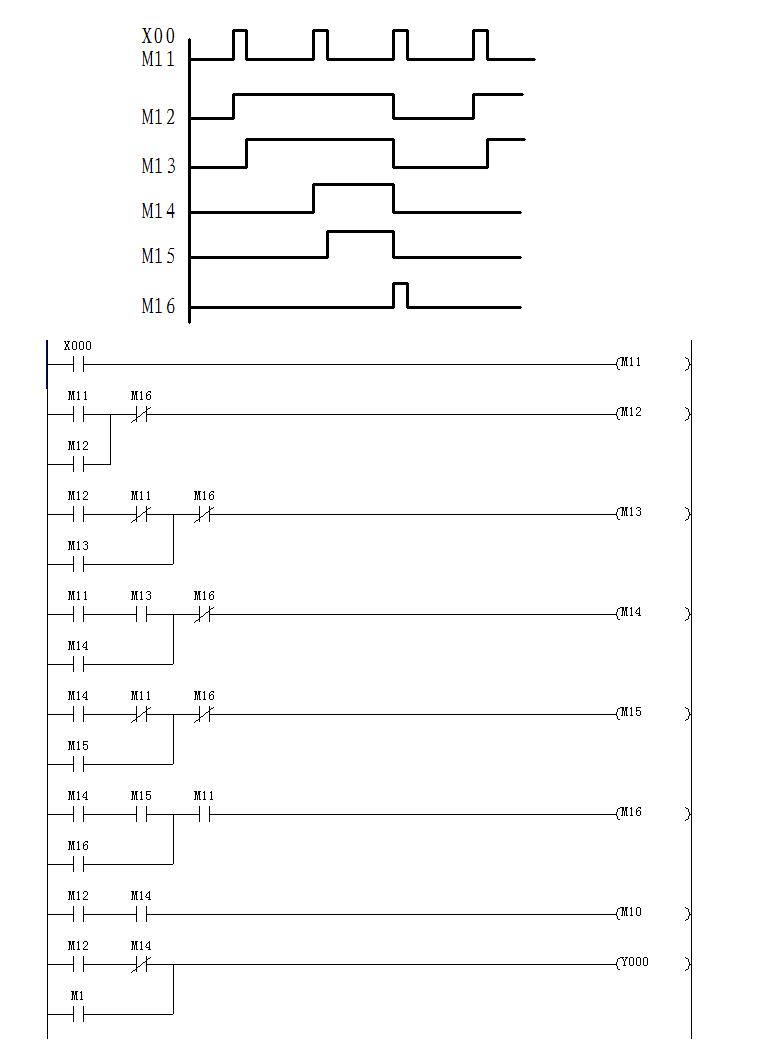

我是四樓！本想拋磚引玉，但樓主的態度讓人覺得莫名其妙。軟件實現的話我貼的程序沒有一點問題，不用方便指令的話這已經是經典例程了。我再貼一個繼電器電路也能用的程序，實際上是就是單觸發做雙穩態輸出時序，這不關智力什么事，關鍵是細節，有點邏輯基礎的人都能做。把時序畫一畫，接下來就水到渠成了。以下是閃爍輸出部分的時序和電路。（其實按鈕功能切換和這個閃爍原理是一樣的）

同樣的，按鈕功能切換，模擬以下時序就能做好。先吃飯，下午上程序。



全部程序 繼電控制電路.rar (10 K) 下载次数:32
