工控人家園 綜合討論 PLC可否用接近開關實現高速計數

zzzer442

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 115 個
工控威望: 268 點
下載積分: 762 分
在線時間: 182(小時)
注冊時間: 2013-01-15
最后登錄: 2025-05-29
查看zzzer442的主題 / 回貼

樓主發表于: 2017-08-10 13:51

全看 | 小中大

如題，我是將普同的24V的接近開關接到X0，X0每導通一次就用C20計一個數（計算步進電機旋轉的圈數）。
原來1分鐘計30-60個數，1秒鐘大概計0.5-1個數。

現在要求轉速提高，1分鐘需計200-300個數，1秒鐘就要計3-5個數。
剛開機還沒什么問題，計到100多時就發現接近開關有時不會閃。

這是PLC計數器的問題還是接近開關的問題？
或者這種計算圈數的不用接近開關也可以？

請各位不吝賜教！
謝謝！

jeffwang2011

千里獨行客

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的主題 / 回貼

1樓發表于: 2017-08-10 15:48

全看 | 小中大

光電開關的響應頻率一般在1khz以上，你這個計數沒有問題，改用高速計數就可以了。

三菱的X0對應C235，X1對應C236，X2對應C237。

附件：

FX1S-14MT Z相原點.rar (32 K) 下載次數:100
網站提示: 請不要用迅雷下載附件，容易出錯

jeffwang2011

千里獨行客

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的主題 / 回貼

2樓發表于: 2017-08-15 08:31

全看 | 小中大

圖片：

引用
引用第14樓zzzer442于2017-08-12 10:45發表的 :
我將原來的計數器C20改成C235.
將原來的計數程序LD M110 and x0 out C20 D230 or out mov C20 D232
改成LD M110 and M8000 out C235 D230 or out Dmov C235 D232.

調試程序的時候發現，計數是可以計，但有時會跳2-3個數，即有時從9跳到11，有時從35跳到38，中間的數沒計。
.......

1.可以將計數輸入到X0和X1，然后監控這兩個計數值是否一樣，如果一樣就是接近開關的問題，如果不同就是就是高速計數的問題，就要更換計數方式。

2.其他方式測試轉速也麻煩，有轉速表也可以使用編碼器，不過方便還是這種。。。

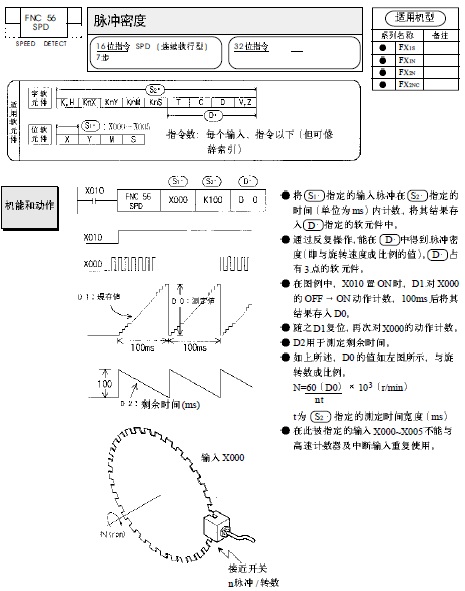

3.還可以試一下SPD指令。
