隨便聊1
持之以恒
級別: 略有小成
精華主題: 0
發帖數量: 226 個
工控威望: 362 點
下載積分: 1242 分
在線時間: 517(小時)
注冊時間: 2008-10-25
最后登錄: 2022-07-29
查看隨便聊1的 主題 / 回貼
樓主  發表于: 2010-10-24 10:09

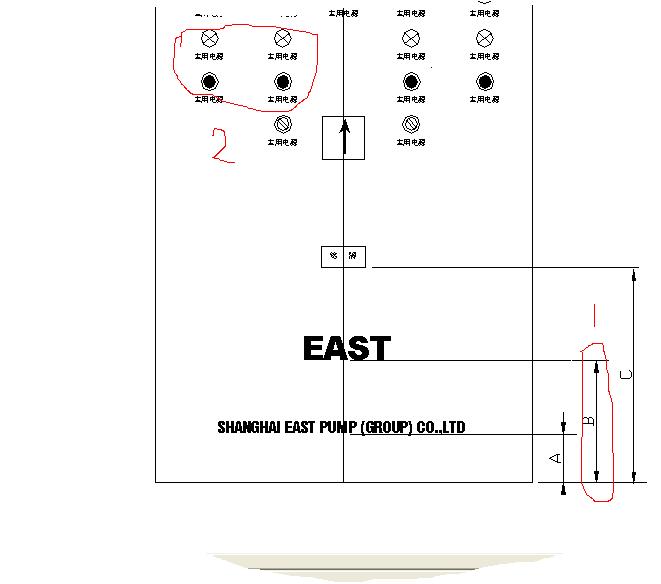

  我想問一下第一個是怎么畫的（標尺寸），第二個孔的間距一般多少？有沒有標準 ？
隨便聊1
持之以恒
級別: 略有小成
精華主題: 0
發帖數量: 226 個
工控威望: 362 點
下載積分: 1242 分
在線時間: 517(小時)
注冊時間: 2008-10-25
最后登錄: 2022-07-29
查看隨便聊1的 主題 / 回貼
1樓  發表于: 2010-10-24 10:37
那個標尺箭頭怎么畫的啊，是不是有現成的
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70572 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-05-27
查看wwcwwc的 主題 / 回貼
2樓  發表于: 2010-10-24 11:44
一般沒有標準，根據柜；箱的實際尺寸而定。
CAD有強大的標尺寸功能，無需人工畫（除非特殊文字）在工具欄中有。
隨便聊1
持之以恒
級別: 略有小成
精華主題: 0
發帖數量: 226 個
工控威望: 362 點
下載積分: 1242 分
在線時間: 517(小時)
注冊時間: 2008-10-25
最后登錄: 2022-07-29
查看隨便聊1的 主題 / 回貼
3樓  發表于: 2010-10-24 12:11
能不能說具體點啊，我不找工具欄了就是找不到啊
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70572 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-05-27
查看wwcwwc的 主題 / 回貼
4樓  發表于: 2010-10-24 12:55
打開CAD后，在下側工具欄右鍵點擊。找到“設置”，在彈出的對話框中選擇“選項”，在彈出下層菜單中點擊“顯示”選擇相應的工具條。
你選擇“線性”工具按鈕就是你需要標定的尺寸。
再見理想
雖然時間很遙遠，但從未停止過。
級別: VIP會員
精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的 主題 / 回貼
5樓  發表于: 2010-10-24 12:58
回復
1、尺寸線在CAD中的標準菜單>標注>對齊可以做到。請學習CAD的使用。
2、一般在柜表面按鈕間距在60mm，可根據元件大小做一些小調整。比如說要是安裝大急停蘑菇按鈕就要再大一些間距。
本帖最近評分記錄：
  • 下載積分:+1(guochunyi) 熱心助人
    • [img]Http://m.xfjsfw.com/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
    長生
    知識無界
    級別: 略有小成
    精華主題: 0
    發帖數量: 126 個
    工控威望: 308 點
    下載積分: 3247 分
    在線時間: 111(小時)
    注冊時間: 2009-05-20
    最后登錄: 2017-12-05
    查看長生的 主題 / 回貼
    6樓  發表于: 2010-10-24 13:24
    沒有具體的標準，為了箱柜的美觀可自定按鈕間距，但最好不少于30MM
