基礎知識(七)拖鏈的介紹及選擇




拖鏈介紹:
拖鏈又稱為坦克鏈,適用于使用在復合運動場合,能夠對內置的電纜、油管、氣管、水管等起到收納、牽引、保護作用,拖鏈的每節都能打開,便于安裝和維護,運動時噪音低,耐磨,可高速運動。



拖鏈種類:

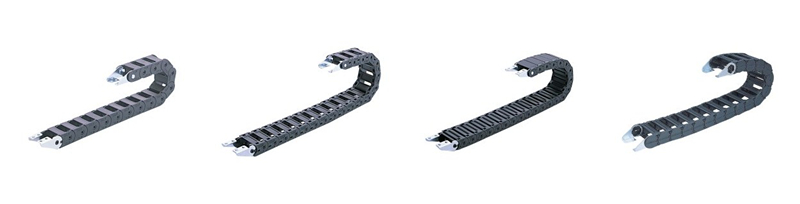

1.普通型拖鏈,無特殊要求下的環境使用。型號豐富,可選范圍廣。各品牌替換性強

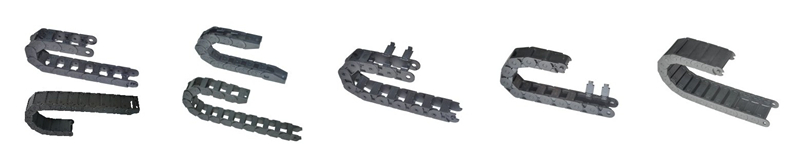

2.方便型拖鏈,可通過外徑、內徑開口用大拇指直接將電纜壓入拖鏈便可使用,電纜拆卸方式也十分方便只需拉拽電纜便可拆卸。



3.輕型拖鏈

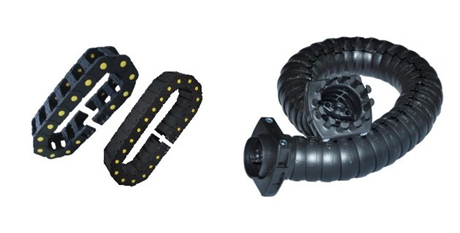

4.加強型拖鏈、三維型拖鏈
加強型拖鏈:可應用于負載較重,長距離,高速運動,環境惡劣等場合。
三維型拖鏈:多維(3D)運動、小彎曲半徑,全封閉防碎屑、鏈節可拆卸。




拖鏈常用詞解釋:
1.橋式:鏈節兩側只有橫桿連接的結構

2.半封閉型:鏈節一側封閉一側橋式結構(一般外周封閉式,內周橋式)

3.全封閉式:拖鏈內外周全覆蓋型式結構

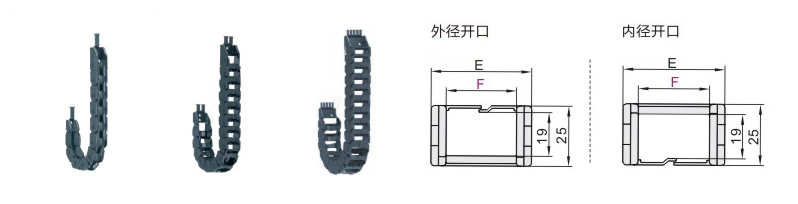

4.打開方式:拖鏈橫桿是否可開啟的結構方便管線填裝(不可打開、內徑開口、外徑開口、內外徑開口)。

5.梳狀板:用于固定接頭處管線(減少接頭處管線的應力)。

6.分隔片:用于分隔拖鏈內的管線 (分隔不同類型的管線,優化管線的配重)。



拖鏈選型注意:
1.選型時應留有15%的剩余空間,內置電纜、油管等可以自由活動,在半徑方向上對拖鏈不產生拉力。直徑差別大的導線應該分開鋪設,重量平均分布,必要時可用分隔片分開。在高速或高頻運動時,要盡量使導線在水平上相互分開,不要使之相互疊加,在電纜、氣管、油管較多的時候建議使用分隔片。
2.內高:選擇內置電纜、氣管、油管、水管中最粗的一個作為參考高度,加上至少10%的高度空間作為拖鏈內高。如果重疊按重疊后實際高度作為參考高度。
3.內款:選擇較粗的一些電纜、氣管、油管、水管等,其外徑之和作為拖鏈內寬的參考,并留有至少10%的寬度空間。
4.彎曲半徑:選擇內置電纜、氣管、油管、水管等中最大的彎曲半徑作為參考值,并留有10%以上的空間。

附件下載: 基礎知識(七)拖鏈的介紹及選擇.pdf (260 K) 下载次数:48
本帖最近評分記錄:
  • 下載積分:+2(新工電工) 真誠感謝!
    sanlihu
    吉圓
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1204 個
    工控威望: 1748 點
    下載積分: 7575 分
    在線時間: 581(小時)
    注冊時間: 2012-08-31
    最后登錄: 2025-05-15
    查看sanlihu的 主題 / 回貼
    1樓  發表于: 2017-05-28 14:55
    呵呵,我最先叫它移動橋架
    吉圓電氣 QQ751673698
    機械增壓
    級別: 探索解密
    精華主題: 0
    發帖數量: 26 個
    工控威望: 117 點
    下載積分: 2113 分
    在線時間: 33(小時)
    注冊時間: 2017-05-07
    最后登錄: 2017-06-10
    查看機械增壓的 主題 / 回貼
    2樓  發表于: 2017-05-28 15:25
    聽說拖鏈只有兩種,一種叫易格斯,一種叫防易格斯
    往事如風
    科技改變制造
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 11778 個
    工控威望: 19172 點
    下載積分: 13965 分
    在線時間: 2766(小時)
    注冊時間: 2013-01-31
    最后登錄: 2025-05-28
    查看往事如風的 主題 / 回貼
    3樓  發表于: 2017-05-28 16:57
    以前只知道叫坦克鏈
