三菱PLC通過繼電器控制電磁閥接線

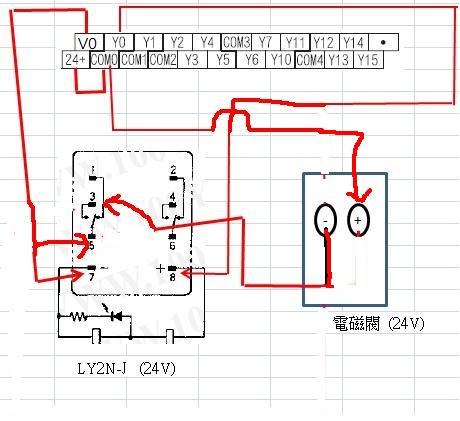

附件是目前接線方式




求三菱PLC通過繼電器控制電磁閥的具體接線方法
(PLC、繼電器、電磁閥都是24V)
謝謝幫助！

這種方式就是PLC控制繼電器吸合  吸合后電磁閥開關的電路導通   一般是控制電磁閥如樓主圖繼電器就是 7與8  然后繼電器控制電磁閥呢 可用3與5 或者 4與6  作為電磁閥開關  具體的 樓主想想把 這樣應該夠清晰了

引用

引用第2樓xierenjie于2014-01-17 12:16發表的  :
這種方式就是PLC控制繼電器吸合  吸合后電磁閥開關的電路導通   一般是控制電磁閥如樓主圖繼電器就是 7與8  然后繼電器控制電磁閥呢 可用3與5 或者 4與6  作為電磁閥開關  具體的 樓主想想把 這樣應該夠清晰了

可以解說更清楚嗎?

我是想說Y0輸出導通時，電磁閥就導通

PLC  [ VO ]接繼電器 的負端
PLC  [Y0 ] 接繼電器 的正端
電磁閥一頭接繼電器觸點公共端
電磁閥一頭接繼電器觸點公共端常閉
結果是電磁閥不動作。（正負極已對調）
PLC 只要接COM  和 輸出端 Y嗎？還是要接其他的口？線如何接？


搞一晚上還是弄不出來

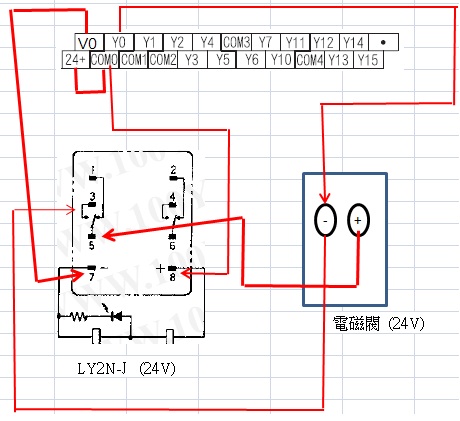

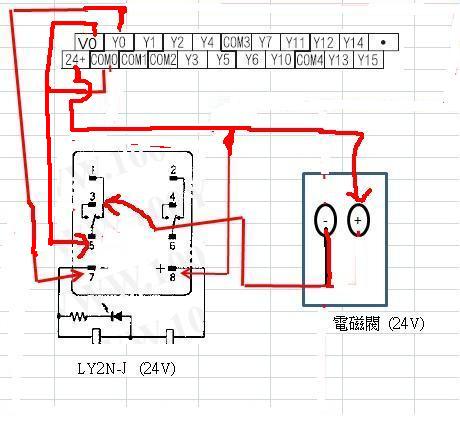

我一般這么接

樓主你應該是，還不懂繼電器的作用

引用

引用第4樓zrsheng于2014-01-17 12:29發表的  :
我一般這么接

謝謝~~晚上我進公司再弄弄看

引用

引用第6樓hw9089于2014-01-17 12:31發表的  :



謝謝~~晚上我進公司再弄弄看

有個地方要注意，如果你的plc是晶體管輸出的話，輸出點的 COM要接0V的，這樣接的話晶體管輸出或繼電器輸出都能行。

很簡單 ，輸出一個Y0信號給繼電器線圈，常開觸點控制電磁閥就可以了

就個電磁閥直接控制就好了，還接什么中繼？

引用

引用第6樓zrsheng于2014-01-17 12:49發表的  :

有個地方要注意，如果你的plc是晶體管輸出的話，輸出點的 COM要接0V的，這樣接的話晶體管輸出或繼電器輸出都能行。

謝謝，你的回覆有幫到我

不好意思，另外在問一下

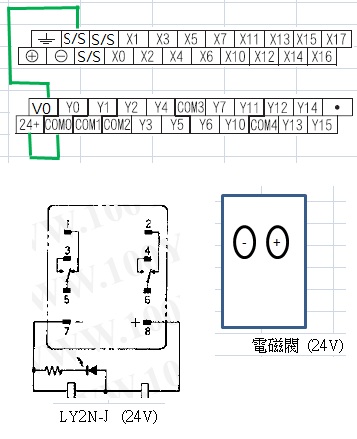

如附圖，如果綠色的線路都不能更動到，那要如何接呢
+與-交換就好了嗎?

你用的是什么plc輸入端子 S/S S/S這幾個端子是什么？

引用

引用第10樓zrsheng于2014-01-18 11:01發表的  :
你用的是什么plc輸入端子 S/S S/S這幾個端子是什么？

AX1S-30MR

S/S(士林) =COM(三菱)
