CC－LINK除了可以用前面板的LED指示對整個網絡通信系統進行簡單的判斷外（詳見《三菱CC－LINK調試－利用前面板LED指示判斷故障（原）》），還可以在線利用GPP軟件對各個站的通信狀況和故障狀態進行更為詳細的診斷。

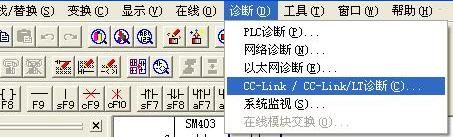

1、選擇菜單“診斷”→“CC－Link/CC-Link/LT診斷”：

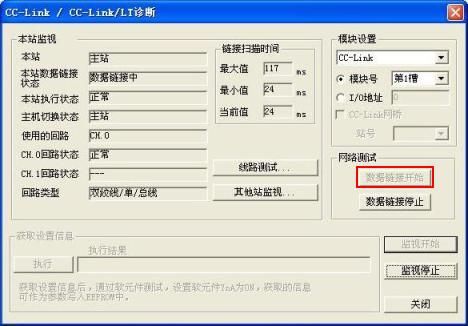

2、在彈出的窗口中點擊“數據鏈接開始”，就可監視本站的通信狀況，如下圖：

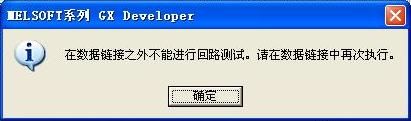

3、線路測試，“線路測試”功能僅能在主站上進行，該測試可以測試網絡中各個站點的通信狀態。該測試必須在整個通信非錯誤（前面板ERR指示燈滅或閃爍）的情況下進行，否則，會出現如下的窗口：

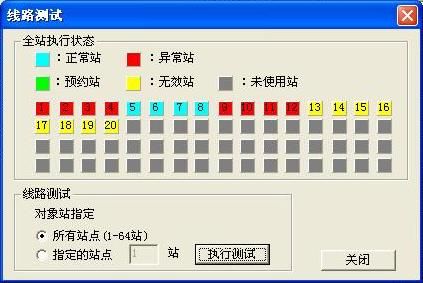

①、點擊“線路測試”，在彈出的“線路測試”窗口中指定測試對象后，再點擊“執行測試”后，就會出現如下的畫面：




其中，各個站的通信狀態由不同的顏色來標明，看起來一目了然。從圖中可以看出，每個站占用了4個站點（相同的顏色為一個站）。

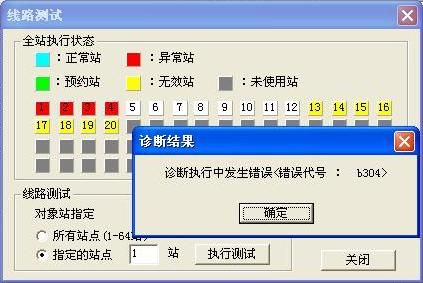

②、如果在執行測試中有故障站，就會彈出“診斷結果”窗口，并給出錯誤代碼，根據錯誤代碼查看手冊就可找到故障原因。




如上述窗口指示的“錯誤代碼”是b304，手冊中給出的說明如下：

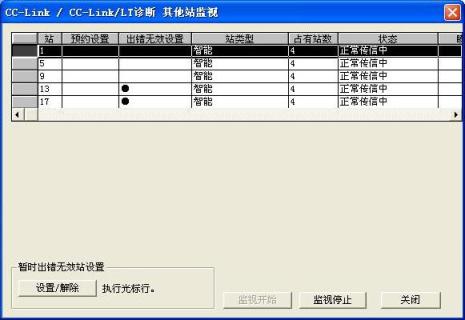

4、其它站監視，在第二步中點擊“其它站監視”可以監視各個站點的信息和通信狀況，如下圖所示：





其中一些項目說明如下：
預約設置：指示站點是否設置為預約站，如是，以“●”標明；
出錯無效設置：指示站點是否設置為無效站，如是，以“●”標明；
除了以上CC－LINK的診斷方法外，也可以在菜單“診斷”→“系統監視”中對CC－LINK進行診斷（如下圖所示）。

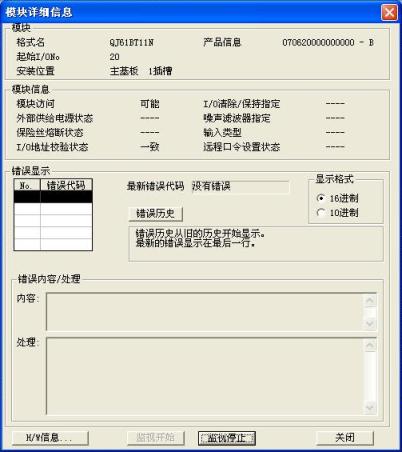

只要在上面的“安裝狀態”中選中CC－LINK模塊，再單擊右下角的診斷即可，方法和上述方法一樣。此種方法除可給出基板上所有模塊的診斷信息外，還可給出模塊，基板，電源等的詳細信息（如序列號，點數等）。如下為QJ61BT11的詳細信息：

頂上

支持一下!

學習一下,支持一下了!

非常感謝 正好派上用場

學習一下

看不太明白，但頂下

加深了解了，謝謝！！！

多謝 很好

不是很明白，

終端電阻沒有接好，或者撥碼有錯誤
