主站用QJ71LP21-25連到遠端的底板，遠端底板上有一塊QJ72LP25-25組模。
遠端底板上還有二個空槽，不知道是否可以裝上CC-LINK模組(QJ61BT11N)。

若可以的話，QJ61BT11N要怎麼讓主站抓到。

如下圖？

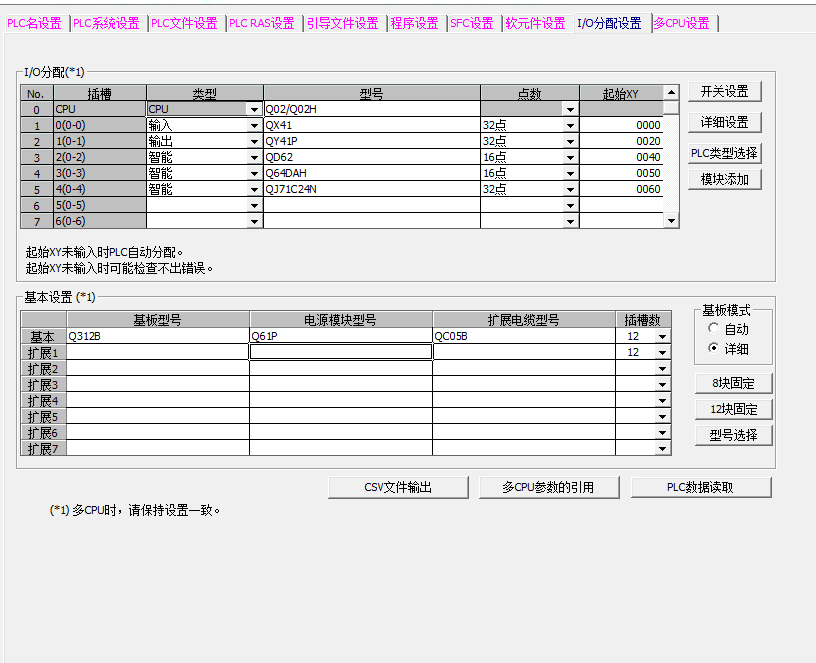

你看看是不是這個，Q剛看也不熟

引用

引用第1樓miao1988225于2019-11-02 01:27發表的  :
你看看是不是這個，Q剛看也不熟

不是哦

一般CC-LINK若在主板上，或是主板擴充出來的擴充板，直接就可以抓到了
但我目前的問題是透過NET/H通訊，與遠端的底板連線
所以在參數那邊是找不到NET/H的CC-LINK的設定
我查了X/Y的分配，感覺 NET/H只能支援X/Y，不支援CC-LInK



引用

引用第3樓daizhi于2019-11-04 11:21發表的  :

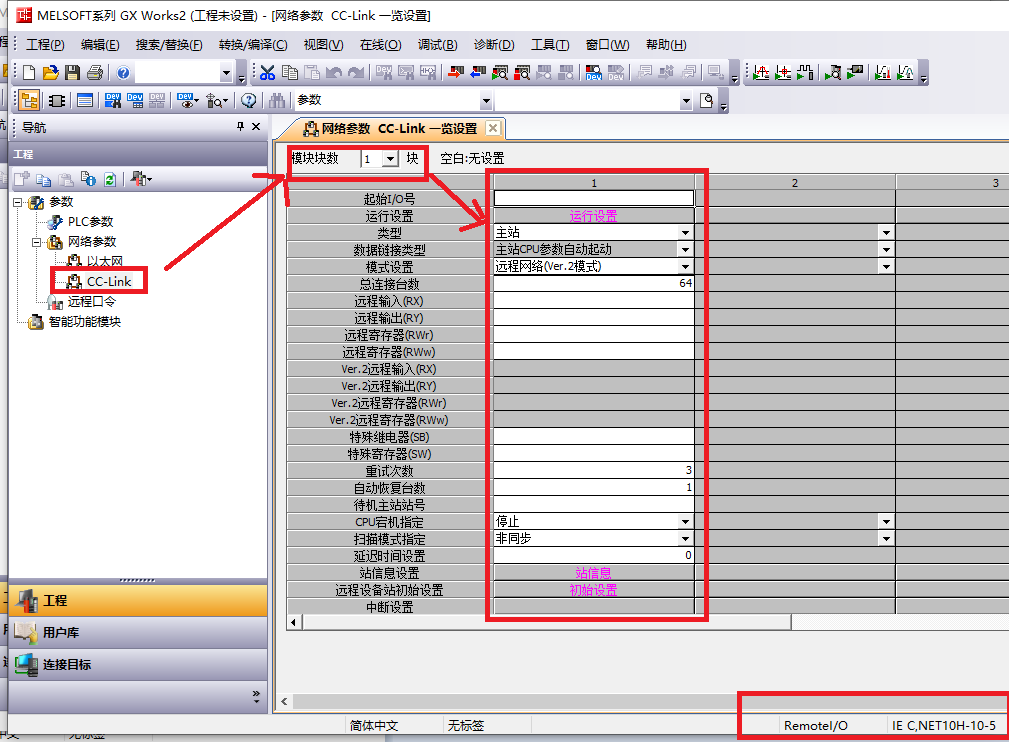

[attachment=238444]

原來還有這個選項。
但問題我不是要新建程式，而是要在原有的架構上，
在遠端的NET/H上的空槽位，追加一組QJ61BT11N的CC-LINK模組。
可以這樣作嗎？要怎麼設定呢？

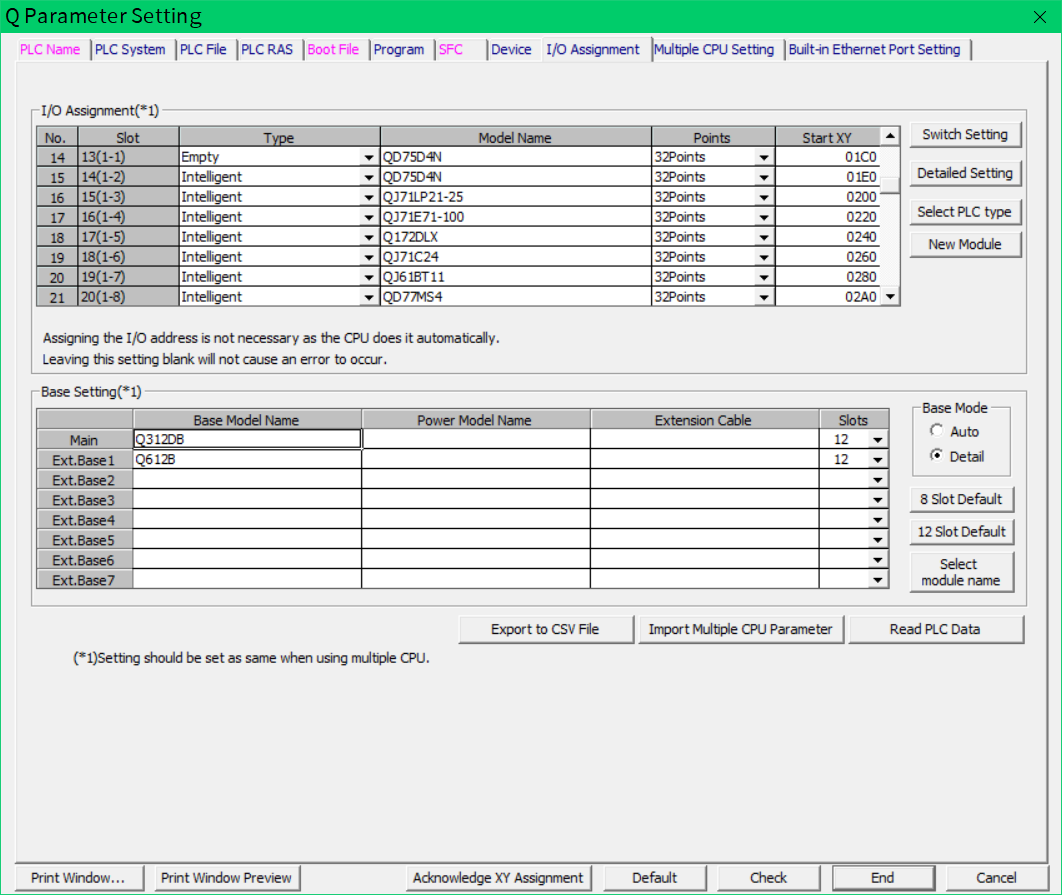

是這樣嗎?

可能是我的表達不清楚。
再重新描述一次︰
1 電氣箱的PLC底板+擴充底板的插槽全滿了。
2 電氣箱內的PLC，利用NET/H的方式(QJ71LP21-25)，與遠端底板作連接(QJ72LP25-25)。
3 想利用遠端底板的空槽位來安裝 QJ61BT11N 的CC-LINK模組。
4 但不知道可不可行？
5 也不知道怎麼去設定？與使用？

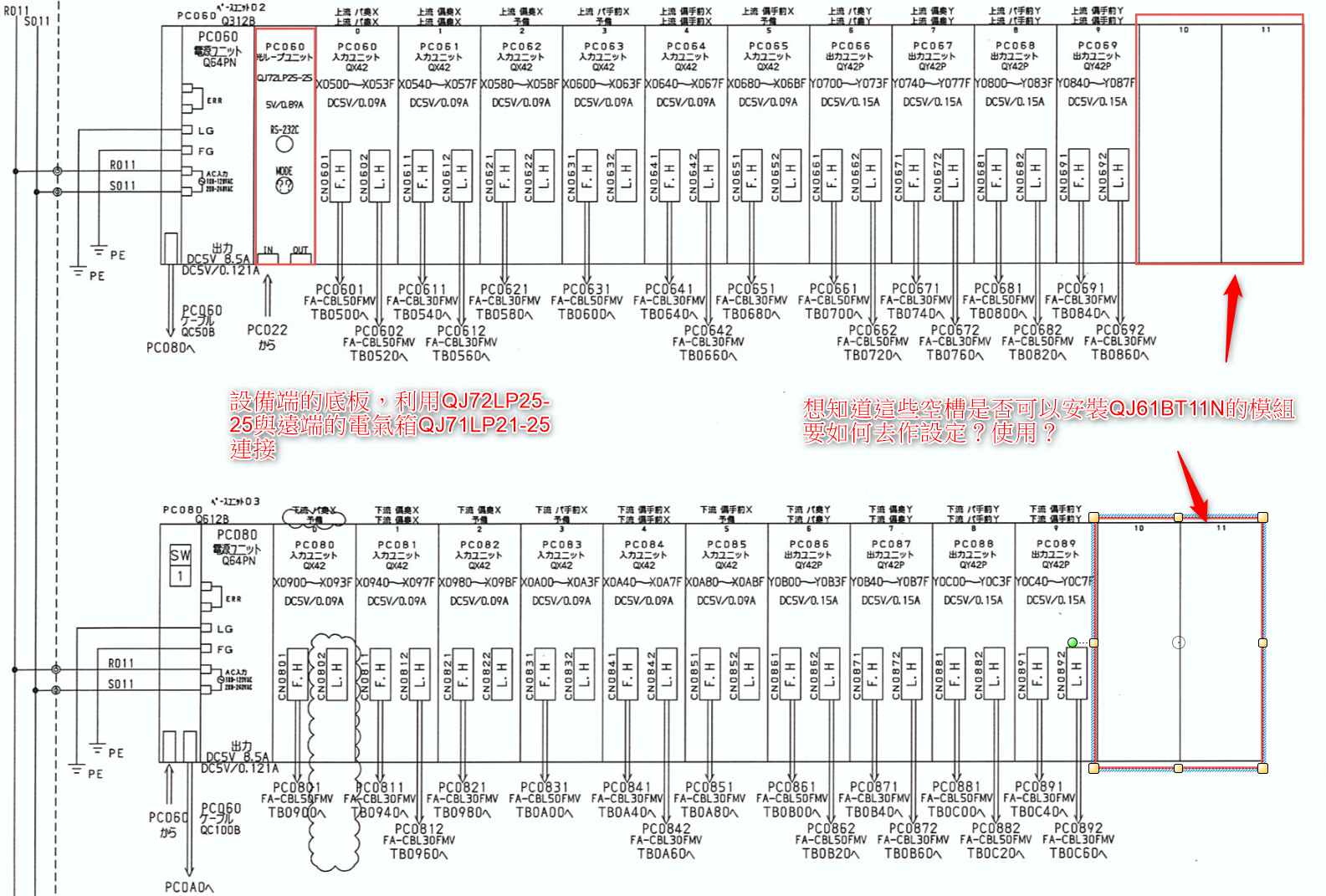

圖一︰ 電氣箱的配置圖

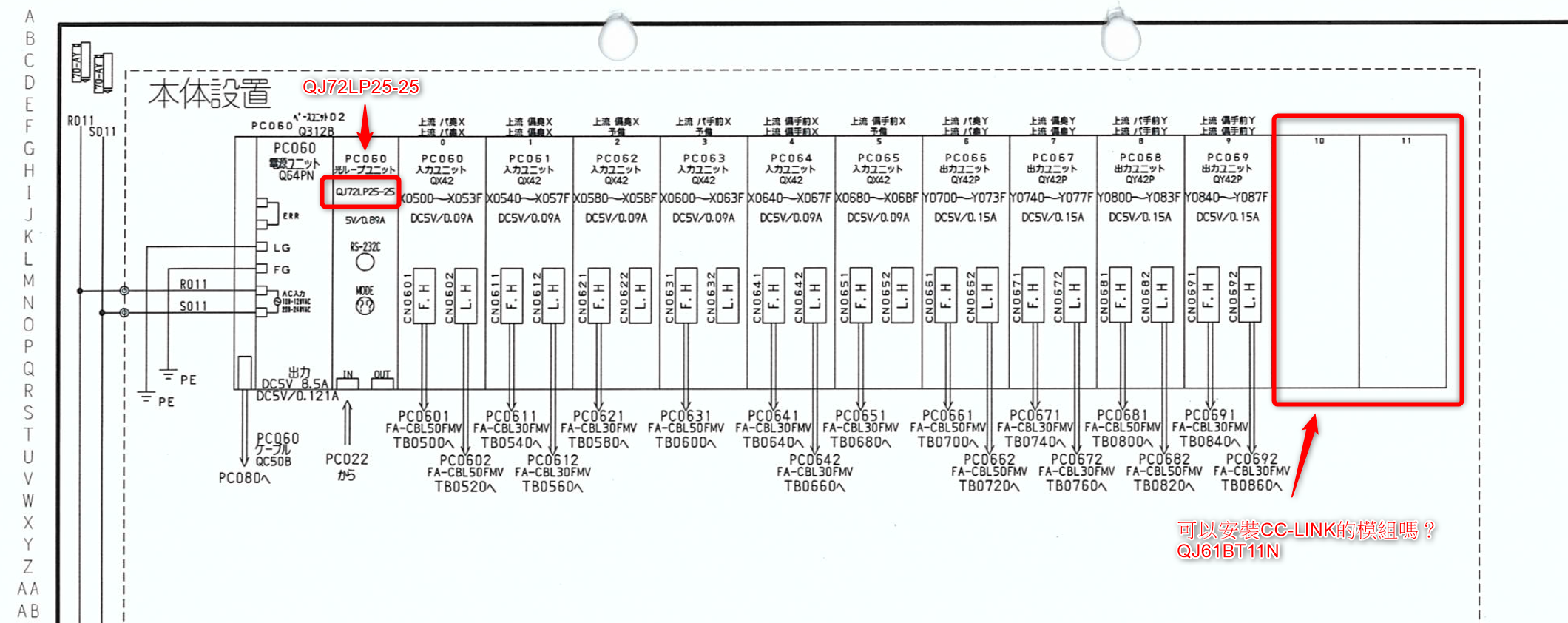

圖二︰ 遠端的二塊底板

QJ71LP21-25 MELSECNET/HMELSECNET/H 網絡系統（SI光纜）PLC至PLC網絡:管理站･普通站
                                                                                                        遠程I/O網絡:主站

樓主的這個MELSCNET/H遠程IO站配置還真是有難度，

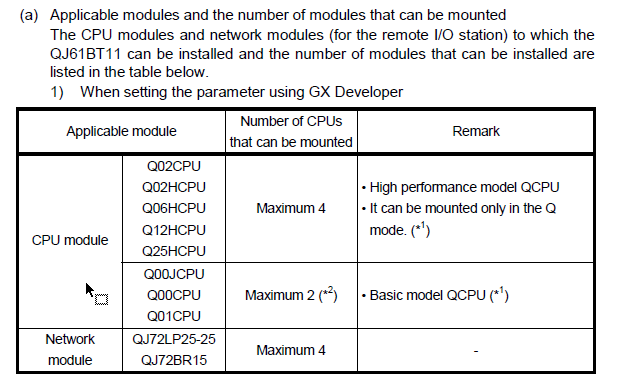

查閱了 MELSECNETH遠程IO站技術參考手冊，并沒有說MELSCNET/H遠程IO站支持CC-LINK模塊，
第38頁開始有描述與智能功能模塊通訊的詳細說明，雖然CC-LINK模塊也算是智能功能模塊，但是結合CC-LINK模塊的配置來看,CCLINK需要直接掛載在PLC專欄的配置里進行配置。

三樓確實高手，確實發現了新天地

引用

引用第8樓楓落云端于2019-11-05 16:52發表的  :
所以我覺得MELSCNET/H遠程IO站再掛載CC-LINK模塊應該是不支持的。

但我看3樓的回覆，好像又有希望。
等3樓的大大會不會有時間回覆看看。

若用3樓的方式，是直接把設定好的參數寫入原設備的程式參數中嗎？
不會蓋掉原程式的參數設定嗎？

因不確定，也不敢在客戶的產線設備上測試。



根據具體情況，看是否加大刷新范圍（主從），IO站還要增加部分程序（鏈接轉換）....
