tuanailing

精細出真功

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 584 個
工控威望: 2254 點
下載積分: 1748 分
在線時間: 427(小時)
注冊時間: 2011-03-19
最后登錄: 2025-05-06
查看tuanailing的主題 / 回貼

樓主發表于: 2011-04-22 10:07

只看樓主 | 小中大

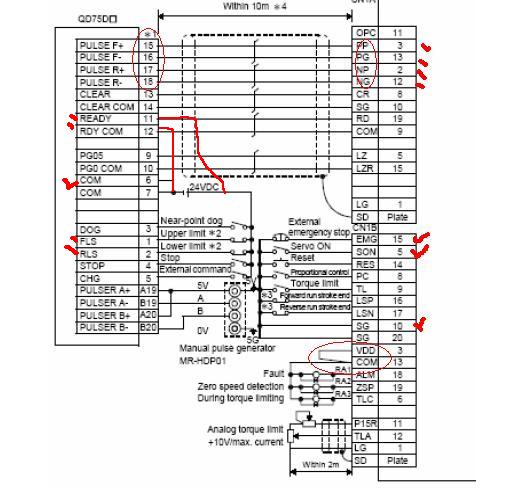

描述：紅色為接線
圖片：

請問我只做 JOG點動測試，其他不做。接好線，只能驅動MR-J2S-20A，10A行，但是接到40A就不行了，點動電機，伺服都沒放映。

我接線是 F+ 接  伺服CN1A的 3腳 PP

                 F-   接伺服 CN1A的13腳 PG

                 R+ 接伺服CN1A的2腳 NP

                  R- 接伺服CN1A的 12腳NG

    QD75D1定位模塊的 READY 和 RDY COM 給了個24V。

伺服CN1B  是 5 servo on 短接 10 sg ，15 接 10 。  3和13短接

我估計是輸出脈沖電流太小驅動不了，我應該是哪里內部電源沒短接，，，，，，求大蝦解答。哎郁悶啊

做工控，做人生

匯榮鋁業

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1787 個
工控威望: 5348 點
下載積分: 21368 分
在線時間: 1606(小時)
注冊時間: 2009-07-21
最后登錄: 2025-05-22
查看匯榮鋁業的主題 / 回貼

1樓發表于: 2011-04-22 10:21

只看該作者 | 小中大

驅動20A電機的控制器怎么能夠驅動40A的電機呢？？

控制器太小了。

281979349lay

學習學習

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 136 個
工控威望: 1310 點
下載積分: 670 分
在線時間: 169(小時)
注冊時間: 2011-03-19
最后登錄: 2024-12-14
查看281979349lay的主題 / 回貼

2樓發表于: 2011-04-22 10:34

只看該作者 | 小中大

樓主看你的接線應該沒有問題

[ 此帖被281979349lay在2011-04-22 10:43重新編輯 ]

tuanailing

精細出真功

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 584 個
工控威望: 2254 點
下載積分: 1748 分
在線時間: 427(小時)
注冊時間: 2011-03-19
最后登錄: 2025-05-06
查看tuanailing的主題 / 回貼

3樓發表于: 2011-04-22 11:01

只看該作者 | 小中大

引用
引用第1樓匯榮鋁業于2011-04-22 10:21發表的 :
驅動20A電機的控制器怎么能夠驅動40A的電機呢？？控制器太小了。

我有 MR-J2S-40A 的伺服，和伺服電機。但是驅動不了。

如果我接 MR-J2S-20A的伺服和電機，就可以，。。。。無解�。。。�

大蝦請繼續跟帖幫幫我

做工控，做人生

wuji001

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 225 個
工控威望: 394 點
下載積分: 501 分
在線時間: 118(小時)
注冊時間: 2009-12-18
最后登錄: 2023-06-06
查看wuji001的主題 / 回貼

4樓發表于: 2011-04-22 11:25

只看該作者 | 小中大

據傳說 40A的伺服經常出問題。。

sandy_love

感悟生活，創新的源泉...

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 487 個
工控威望: 823 點
下載積分: 1610 分
在線時間: 482(小時)
注冊時間: 2008-12-08
最后登錄: 2025-04-17
查看sandy_love的主題 / 回貼

5樓發表于: 2011-04-22 11:28

只看該作者 | 小中大

參數設定好了沒

417369797

人活著不能被思想不純的人影響到做回自己最重要。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 162 個
工控威望: 304 點
下載積分: 592 分
在線時間: 237(小時)
注冊時間: 2010-09-08
最后登錄: 2025-01-11
查看417369797的主題 / 回貼

6樓發表于: 2011-04-22 19:24

只看該作者 | 小中大

我剛做過qd75p1的后天我發個圖面給你

樓主留言：

熱心助人朋友，可以給下圖解嗎?這幾天一直弄不好

liufuyao1234

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 128 個
工控威望: 443 點
下載積分: 747 分
在線時間: 120(小時)
注冊時間: 2011-03-24
最后登錄: 2024-10-16
查看liufuyao1234的主題 / 回貼

7樓發表于: 2011-04-23 13:59

只看該作者 | 小中大

將伺服的CN1B 16 LSP 17 LSN 和10 SG短接或在參數里設置不使用。

tuanailing

精細出真功

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 584 個
工控威望: 2254 點
下載積分: 1748 分
在線時間: 427(小時)
注冊時間: 2011-03-19
最后登錄: 2025-05-06
查看tuanailing的主題 / 回貼

8樓發表于: 2011-04-26 10:44

只看該作者 | 小中大

7樓你說短接左右極限指示燈，這樣可以加大驅動效果嗎？

40會檢測這2個鏈接，20A以下就不檢測嗎？

做工控，做人生
