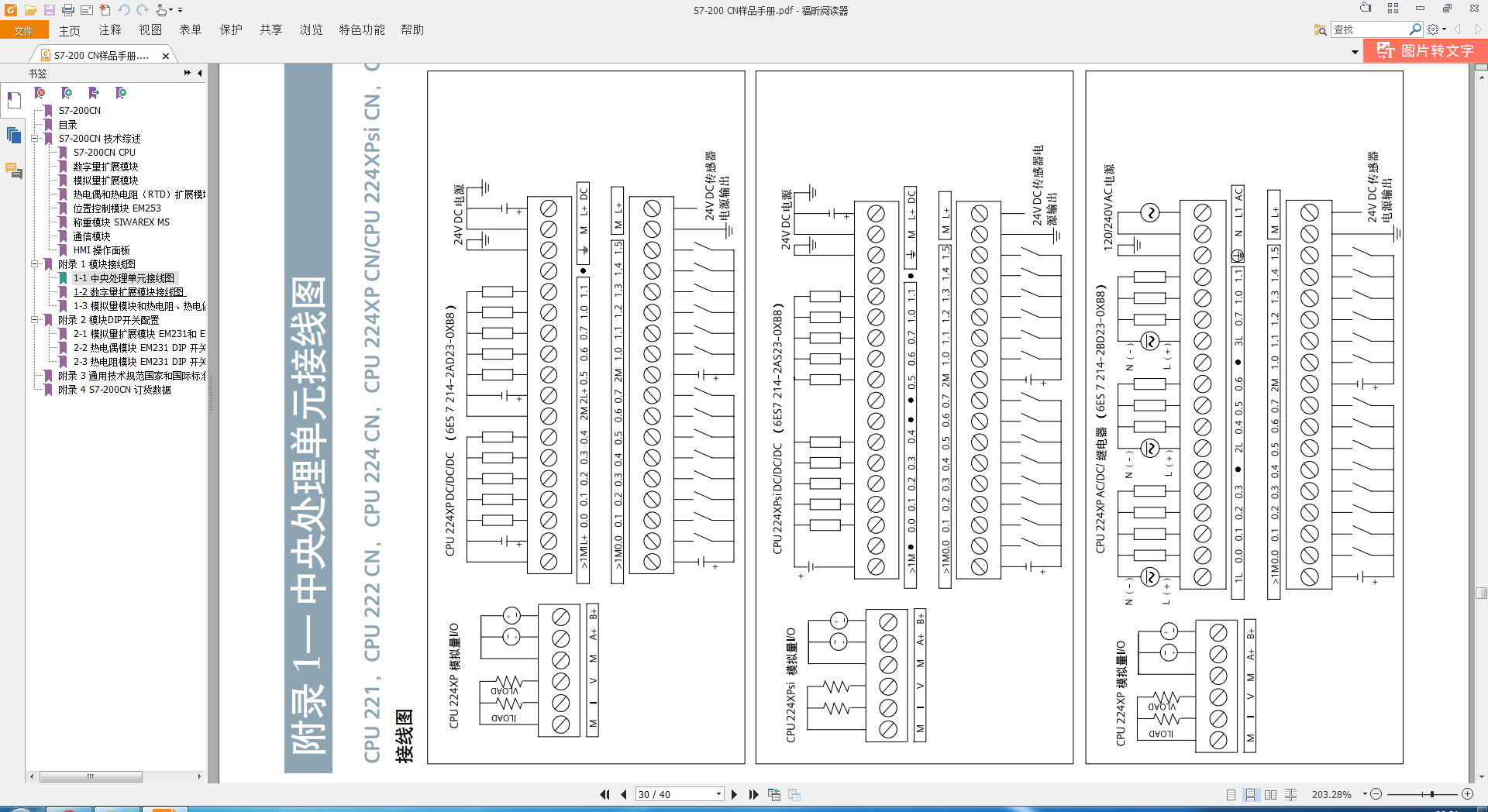

在S7-200 DC24V 數字量輸出接線中“M”端子接24v負極有沒有必要，直接把負載負極回24v電源負極不就行了？


                                                                  求大神指導，本人小白！

共負應該是可以的。

我的意思就是不接M端可以嗎？只把L端接正端？負端直接回電源！

M為公共端，必須得接，實際與公共端構成回路，與電源側無關；一般設計為公共端接負極，與電源共負，公共端可以單獨接負極，比如：有兩個24V開關電源，只能選擇一個負極。

那如果負載接Ｍ端和電源正極      電源負極不接可以嗎？謝謝

引用

引用第4樓冷夜的陽光于2018-06-13 19:33發表的  :
那如果負載接Ｍ端和電源正極      電源負極不接可以嗎？謝謝

問題在于你電源的負極接到哪，懸空嗎？這樣的話，你電源能與負載構成回路嗎？

那我接電源負極的話為啥還要接Ｍ端  感覺Ｍ端多余的上面那位說Ｍ端與內部構成回路但是如果接電源負極也能構成回路啊    我是初學的請指導 指導  謝謝🙏

試試不就行了

輸出，你要是用本體24v來帶的話，M至少和24+/-中接一個，才能形成回路的

接吧，一般輸出都并幾根0V,+公共端

遵循回路原則就行

你想怎么接
