lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1049 個
工控威望: 1158 點
下載積分: 2813 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-06-02
查看lzhpsky的 主題 / 回貼
樓主  發表于: 2011-08-08 08:25

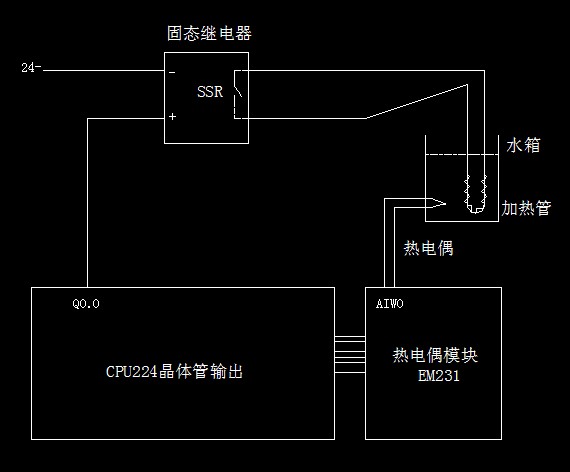

現在手中有PLC主機+熱電偶模塊+加熱管+熱電偶+固態繼電器+水箱，想做的溫度PID控制，現在硬件已經連接完成，可以看圖片，我想做個實驗就是設定50度，PLC能控制固態繼電器做PID來恒定它，保持50度不變，目的是學學PID溫度控制，大家看，我這樣連接有問題嗎？PID程序該怎么來做，看向導也看不是很明白，請大家指教。謝謝
[ 此帖被lzhpsky在2011-08-08 10:49重新編輯 ]
maozhengguan
級別: 略有小成
精華主題: 0
發帖數量: 109 個
工控威望: 243 點
下載積分: 1095 分
在線時間: 158(小時)
注冊時間: 2011-06-14
最后登錄: 2013-04-02
查看maozhengguan的 主題 / 回貼
1樓  發表于: 2011-08-08 09:09
就是一個固態繼電器
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1049 個
工控威望: 1158 點
下載積分: 2813 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-06-02
查看lzhpsky的 主題 / 回貼
2樓  發表于: 2011-08-08 09:49
PLC用什么信號來控制固態繼電器加熱，頻繁的通斷嗎？用Q0.0高速脈沖輸出來控制溫度嗎？大家有沒有這方面的案例
廖明忠
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看廖明忠的 主題 / 回貼
3樓  發表于: 2011-08-08 10:25
PLC有專用的溫控模塊的。固態繼電器自身沒有PID的功能。
冰糖
紫外工控論壇 BBS.ZIWAI.NET
級別: 家園常客
精華主題: 0
發帖數量: 345 個
工控威望: 509 點
下載積分: 3931 分
在線時間: 258(小時)
注冊時間: 2008-04-22
最后登錄: 2024-12-02
查看冰糖的 主題 / 回貼
4樓  發表于: 2011-08-08 10:49
pid+pwm來控制溫度
我做的工控學習網站BBS.ZIWAI.NET (紫外工控論壇)，提供各類工控資料和技術交流,同時歡迎加入工控交流群 85695322
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1049 個
工控威望: 1158 點
下載積分: 2813 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-06-02
查看lzhpsky的 主題 / 回貼
5樓  發表于: 2011-08-08 11:20
回復樓上的師傅，我這些硬件PWM好像不行吧？

我現在手里就有PLC主機+熱電偶模塊+加熱管+熱電偶+固態繼電器+水箱，這些硬件，想做PID溫度控制，大家看可以實現嗎？
具體怎么來做？這樣的案例大家有嗎
工控者
級別: 家園常客
精華主題: 0
發帖數量: 290 個
工控威望: 873 點
下載積分: 409 分
在線時間: 192(小時)
注冊時間: 2010-05-27
最后登錄: 2025-05-27
查看工控者的 主題 / 回貼
6樓  發表于: 2011-08-08 13:22
四樓樓說的很好！用PWM來可調脈沖寬度輸出
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1049 個
工控威望: 1158 點
下載積分: 2813 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-06-02
查看lzhpsky的 主題 / 回貼
7樓  發表于: 2011-08-08 13:35

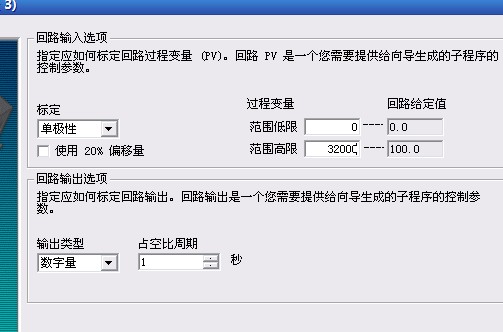

我現在直接將K型熱電偶接到EM231熱電偶模塊上了，程序檢測AIW0過來的數據是594，也就是說54.9度，那么這個向導的范圍底限和范圍高限該添什么？
PID功能塊指令里的setpoin我設定50.0的話，是指工程量的百分之50嗎？比如現場0-100度對應0-1000的數字量變化，我設定50.0的話，就是說目標值會恒定在50度，是這樣嗎？
jin5321
級別: 家園常客
精華主題: 0
發帖數量: 250 個
工控威望: 930 點
下載積分: 475 分
在線時間: 155(小時)
注冊時間: 2011-05-05
最后登錄: 2015-06-09
查看jin5321的 主題 / 回貼
8樓  發表于: 2011-08-08 13:54
用溫控表成本有底，有方便干嘛自找麻煩
wallace
級別: 探索解密
精華主題: 0
發帖數量: 29 個
工控威望: 148 點
下載積分: 564 分
在線時間: 15(小時)
注冊時間: 2011-07-23
最后登錄: 2012-09-24
查看wallace的 主題 / 回貼
9樓  發表于: 2011-08-08 20:26
樓上說的對啊。溫控表+熱電偶+加熱管+SSR.
niningtt
級別: 工控俠客
精華主題: 0
發帖數量: 1232 個
工控威望: 3552 點
下載積分: 848 分
在線時間: 460(小時)
注冊時間: 2010-08-24
最后登錄: 2025-05-27
查看niningtt的 主題 / 回貼
10樓  發表于: 2011-08-09 10:22
溫度控制就是通斷時間的問題，不如說你的加熱周期是2S，那么只要調節2S中的加熱時間也就解決問題了。如果想用PWM指令就簡單的用定時器來做就可以了。
路在何方
路漫漫其修遠兮，吾將上下而求索。
級別: 工控俠客
精華主題: 0
發帖數量: 1109 個
工控威望: 4895 點
下載積分: 1038 分
在線時間: 554(小時)
注冊時間: 2010-10-10
最后登錄: 2024-11-18
查看路在何方的 主題 / 回貼
11樓  發表于: 2011-08-09 21:02
搞個爛東西還用PLC？加溫度模塊？有才，更有錢
  • «
